東莞PCBA加工一定要注意MCU直接驅動Mos管會有什么問題？我們用MCU驅動一個一瓦的燈珠做個簡單驗證，燈珠的消耗是3.12伏，320毫安。下圖是一個典型的led驅動電路，若是燈珠能達到一瓦發光五伏光影條件下，我們需要串聯一個6歐姆功率大于0.62瓦的電阻。當我們用MOS管直接驅動彎管時，我們監控柵極和漏極的波形。

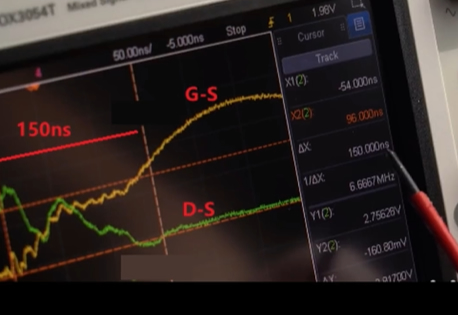

黃色是山脊波形，綠色是漏極波形，您是不是看到之前我們講的米勒臺階了？波形展開后，我們可以看到MOS管的開啟時間是300納秒，我們換用穩壓電源直接驅動MOS管二次監測，MOS管的開啟時間變成了150納秒。MOS管各個級之間存在著寄生電容，在給MOS管提供開關信號的時候，都會有電容充電和放電的過程。

你有沒有注意到，其實MOS管還有個充電電量參數，單位是庫存，充電電流就等于充電電量除以充電時間，這樣我們就可以分別算出來，東莞PCBA用MCU驅動MOS管和穩壓電源驅動MOS管的充電電流分。你是160毫安和320毫安，而你在MCU端子的峰值輸出電流是40毫安，其實你在MCU一直在超負荷干活，你也許會說可以串聯一個限流電阻做保護。

假設東莞PCBA加工取限流電阻為200歐姆，MOS管的開啟時間變成了850納秒，此時的充電電流。采用電阻限流電阻確實降低了充電電流，但也延遲了MOS管的開啟時間,PCB板會出現發熱情況,易燒毀PCBA元件。
